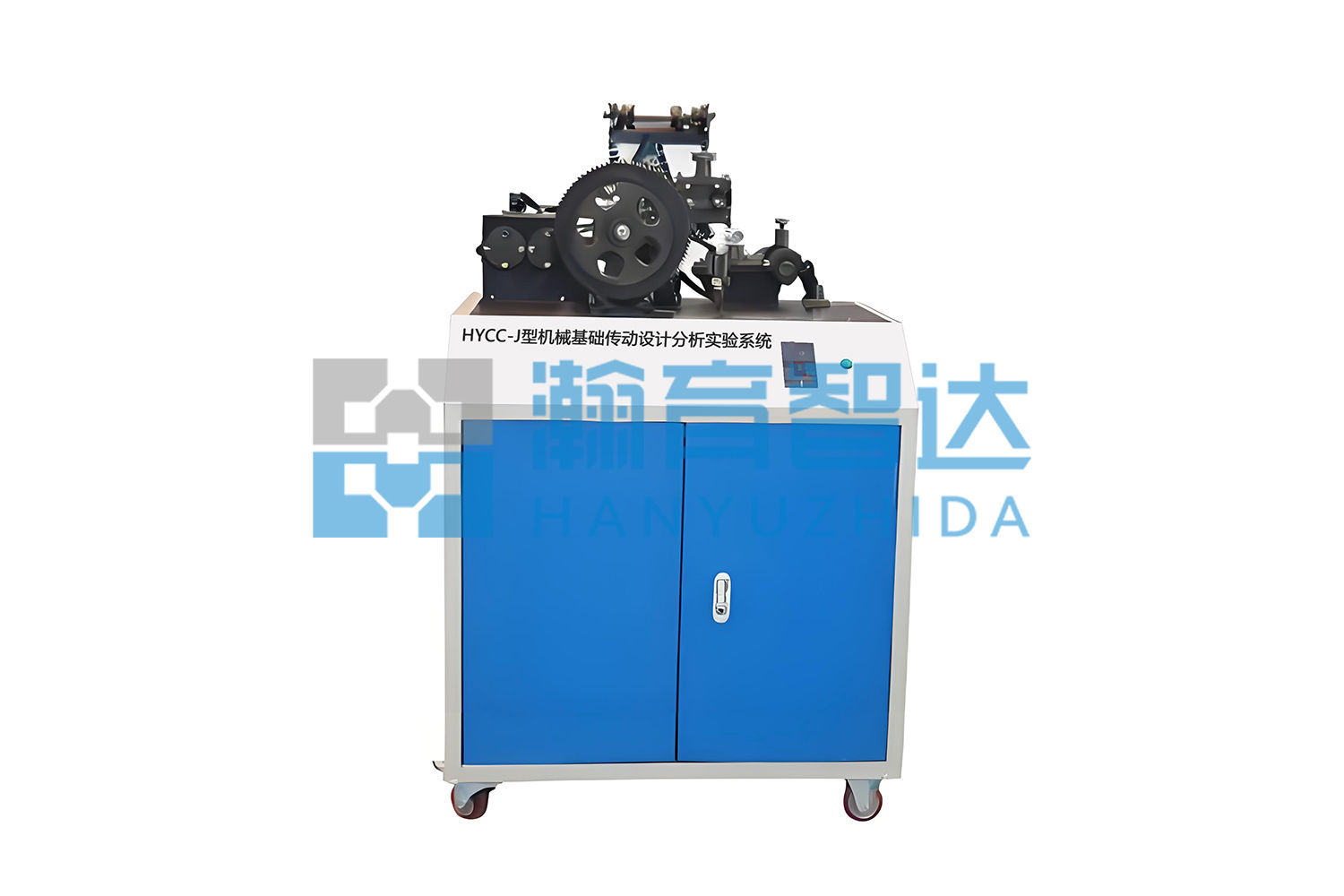

HYCC-J型機械基礎傳動設計分析實驗臺

　　一、概述：

　　提高機械類及近機類專業學生的綜合設計能力，特別是提高創新設計能力，是機械基礎課群建設的改革主線，也是課群建設的難點。各大院校相繼推出《機械基礎綜合課程設計》，使學生綜合運用機械基礎課群中的《機械制圖》、《互換性與技術測量》、《機械原理》、《機械設計》、《機械制造工程學》、《機械創新設計》以及近機類的《機械設計基礎》等課程的基本理論和基本知識，對實物機械插齒機.進行拆卸、裝配、分析，提高其感性認識及動手能力；

　　進行機械系統運動方案設計的基本訓練，加強創新設計能力的培養；學會把機械系統方案設計成機械實體裝置，完成從方案擬定到機械結構設計的過程訓練；通過查閱和使用各種設計資料，運用CAD技術等完成機構分析、機械零部件設計、繪制裝配圖、零件圖及編寫設計說明書等基本技能的訓練。

　　二、功能與特點：

　　1、深化理論知識的理解與應用

　　通過實驗操作，學生能夠?qū)⑺鶎W(xué)的機械基礎理論知識與實際應用相結合，從而深化對理論知識的理解。實驗臺提供的各種實驗項目，能夠使學生直觀地觀察到機械系統的運動規律、性能參數等，幫助學生更好地理解機械系統的工作原理和設計方法。

　　2、培養實踐操作能力

　　機械基礎綜合課程設計實驗臺為學生提供了一個實踐操作的平臺。在實驗過程中，學生需要親自動手操作實驗設備，完成實驗項目的搭建、調試和運行。這一過程不僅能夠提高學生的動手能力，還能夠使學生熟悉各種機械工具和測量儀器的使用方法，為今后從事機械工程設計和制造工作打下堅實的基礎。

　　3、激發創新思維

　　實驗臺的設計強調創新性和靈活性，鼓勵學生根據實驗項目的要求，自行設計實驗方案、選擇實驗設備并進行實驗。這一過程中，學生需要充分發揮自己的想象力和創造力，不斷探索新的設計方法和解決方案。通過這一過程，學生的創新思維將得到有效的激發和鍛煉。

　　4、培養團隊協作能力

　　在機械基礎綜合課程設計實驗中，學生往往需要組成小組進行實驗。在小組中，學生需要相互協作、共同完成任務。這一過程能夠培養學生的團隊協作能力，使學生學會與他人合作、分工協作和溝通交流。同時，小組實驗還能夠增強學生的集體榮譽感和責任感，提高學生的綜合素質。

　　三、技術參數：

　　1、插齒機由臺面、手動零部件、機械傳動零部件、執行類零部件等組成，所有零部件分類有序地存放在零件柜中，并有名稱標牌，取存方便。該臺用于學生自主進行各項實驗和各課題的課程設計。

　　2、機械零件采用鋼或鋁合金材料制作，精度設計合理。

　　插齒刀：m=2.5mm，z=20，α=20⁰，ha=1，hf=1.25

　　工件齒輪：毛坯為蠟制，z=26，m=2.5mm的標準直齒圓柱齒輪，

　　臺體為鋼架柜式結構，外形尺寸：820×615×1300mm，毛重：120KG

　　機械零件采用鋼或鋁合金材料制作，精度設計合理，澆注齒輪蠟坯模具。

　　3、帶有全方位式的防護罩，在設備運行期間，最大限度的保持安全性，配有急停及安全指導燈，便于管理員緊急制動。

　　四、實驗項目：

　　1、插齒機的反求設計必做；

　　2、凸輪機構的運動分析；

　　3、平面連桿機構的運動分析；

　　4、齒輪傳動裝置設計；

　　5、蝸桿傳動裝置設計；

　　6、切削運動傳動裝置設計；

　　7、刀具回轉傳動裝置設計；

　　8、工件回轉傳動裝置設計；

　　9、進給運動傳動裝置設計；

　　10、讓刀運動傳動裝置設計；

　　五、實驗內容：

　　1、機械基礎綜合課程設計分11個項目：

　　1.教學插齒機的反求設計；

　　2.凸輪機構的運動分析；

　　3.平面連桿機構的運動分析；

　　4.齒輪傳動裝置設計；

　　5.蝸桿傳動裝置設計；

　　6.切削運動傳動裝置設計；

　　7.刀具回轉運動傳動裝置設計；

　　8.工件回轉運動傳動裝置設計；

　　9.進給運動傳動裝置設計；

　　10.讓刀運動傳動裝置設計；

　　11.結構變異創新設計；

　　2、漸開線齒廓切制原理實驗：

　　3、機械傳動裝置裝拆實驗分五組：

　　1.切削運動傳動裝置裝拆實驗；

　　2.刀具回轉運動傳動裝置裝拆實驗；

　　3.工件回轉運動傳動裝置拆實驗；

　　4.進給運動傳動裝置裝拆實驗；

　　5.讓刀運動傳動裝置裝拆實驗；

　　4、機械參數測定實驗：

　　1.漸開線齒輪參數測定；

　　2.尺寸公差及形位公差測定；

　　3.鏈條垂度測量；

　　5、機械傳動性能對比實驗：

　　1.圓錐齒輪正確、不正確安裝傳動性能對比實驗；

　　2.鏈條垂度大、小對傳動性能影響對比實驗；

　　3.鏈傳動多邊形效應實驗；
